鋁鉻合金靶材是一種在硬質(zhì)合金刀具等工具及熱處理模具鍍膜領(lǐng)域應(yīng)用的一類新型靶材。它的主要作用是提高膜層的抗磨損能力和膜層的使用溫度。我們可提供典型鋁鉻系列合金靶材包括Al50%Cr50%、 Al70%Cr30%、Al75%Cr25%等。

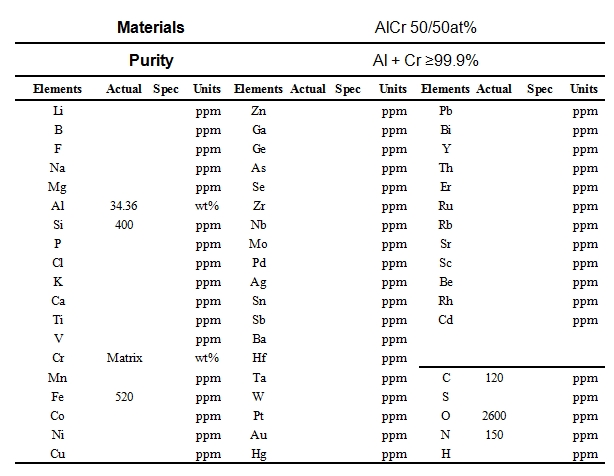

鋁鉻靶材特征 鋁鉻靶材形狀：平面靶、異型定制 鋁鉻靶材純度：3N，3N5，4N 鋁鉻靶材尺寸：按圖紙加工或其他者定制 我們還可以提供鋁鉻合金塊、鋁鉻合金板、鋁鉻合金棒等 鋁鉻合金靶材制備工藝 將鋁鉻合金粉末裝入包套內(nèi)部成型槽中壓實(shí)，并進(jìn)行冷等靜壓處理。冷等靜壓處理的壓力為100mpa～180mpa，冷成型的保壓時(shí)間為15min～20min。通過冷等靜壓方式形成鋁鉻冷壓坯料； 將做好鋁鉻合金靶材坯料進(jìn)行第一次脫氣處理，處理的溫度為300℃～400℃，脫氣時(shí)間為10h～20h。第一次脫氣處理時(shí)的真空度控制在10-2pa～10-4pa范圍內(nèi)。然后進(jìn)行第一次熱等靜壓處理，處理的溫度為300℃～400℃；處理的壓力為150mpa～300mpa；處理的時(shí)間為12h～24h；第一次熱等靜壓處理完成后，進(jìn)行冷卻、卸壓； 接下來續(xù)進(jìn)行第二次脫氣處理，第二次脫氣處理的溫度為400℃～600℃，脫氣時(shí)間為15h～30h；第二次脫氣處理時(shí)的真空度控制在10-2pa～10-4pa范圍內(nèi)。將第二次脫氣處理后的鋁鉻合金坯料裝入包套，進(jìn)行第二次熱等靜壓處理。第二次熱等靜壓處理的保溫溫度為1000℃～1200℃；保溫時(shí)間為3h～6h，保壓壓力為300mpa～450mpa。 后將第二次熱等靜壓處理的鋁鉻合金坯料取出包套，進(jìn)行機(jī)加工和清洗處理，并進(jìn)行真空熱處理，得到所需要的鋁鉻合金靶材成品。 該方法制備的鋁鉻靶材，致密性高、晶粒均勻性較好。 上圖是鋁鉻合金靶材的材質(zhì)單 鋁鉻合金靶材應(yīng)用 硬質(zhì)合金刀具等工具鍍膜：鋁鉻合金靶材可以提高膜層的抗磨損能力和使用溫度，適用于硬質(zhì)合金刀具、高速鋼刀具等工具鍍膜。 熱處理模具鍍膜：鋁鉻合金靶材同樣適用于熱處理模具的鍍膜，以提高模具的使用壽命和性能。 鋁鉻合金其他應(yīng)用 制造高溫結(jié)構(gòu)件：鋁鉻合金用于制造航空航天、汽車和電力等領(lǐng)域的高溫結(jié)構(gòu)件，如發(fā)動(dòng)機(jī)渦輪葉片、燃燒室、排氣系統(tǒng)等。這些部件需要在高溫環(huán)境下工作，鋁鉻合金的高溫性能和抗氧化能力可以滿足這些應(yīng)用需求。 制造耐磨部件：鋁鉻合金用于制造礦山、冶金和工程機(jī)械等領(lǐng)域的耐磨部件，如挖掘機(jī)斗齒、破碎機(jī)襯板、輸送帶滾筒等。這些部件需要承受強(qiáng)烈的磨損和沖擊，鋁鉻合金的耐磨性和強(qiáng)度可以滿足這些應(yīng)用需求。 制造熱處理模具：鋁鉻合金用于制造熱處理模具，如淬火模具、回火模具等。這些模具需要在高溫環(huán)境下工作，鋁鉻合金的高溫性能和抗氧化能力可以提高模具的使用壽命。 制造電子封裝材料：鋁鉻合金用于制造電子封裝領(lǐng)域的鍵合線和引線框架。這些部件需要具有良好的導(dǎo)電性和可靠性，鋁鉻合金可以滿足這些應(yīng)用需求。 制造光學(xué)元件：鋁鉻合金用于制造光學(xué)元件，如反射鏡、濾光片等。這些元件需要具有高反射率和耐磨損性能，鋁鉻合金的鍍膜可以提高這些性能。
